Đấu dây ổ khóa xe máy phụ thuộc hoàn toàn vào cấu trúc cụm điện của từng dòng xe. Với ổ 2 dây (xe ga, xe đời mới), bạn chỉ cần đấu chuẩn dây Đỏ (từ ắc quy) và dây Đen (cấp nguồn sau khóa). Riêng ổ 4 dây (thường ở xe số đời cũ), bạn bắt buộc phải nối thêm dây Xanh lá (Mass) và dây Đen sọc Trắng (dây kích CDI tắt máy). Việc xác định đúng màu dây và kiểm tra thông mạch là nguyên tắc sống còn để hệ thống điện không bị chập cháy.
1. Phân Tích Toàn Diện Thị Trường Ổ Khóa Xe Máy Hiện Nay
Trước khi đi sâu vào kỹ thuật đấu nối, chúng ta cần hiểu rõ bản chất của hệ thống khóa điện trên xe máy. Thị trường hiện nay phân chia thành nhiều dòng khóa với độ phức tạp khác nhau. Bạn cần nắm rõ đặc tính để đưa ra quyết định bảo vệ tài sản chính xác.
Các Dòng Khóa Điện Phổ Biến Trên Thị Trường
Hệ thống khóa điện không chỉ đơn thuần là bộ phận ngắt mở nguồn. Nó còn là rào cản an ninh đầu tiên bảo vệ chiếc xe của bạn.
- Ổ khóa cơ truyền thống (2 dây/4 dây): Đây là loại khóa sử dụng ruột bi cơ học, phổ biến trên các dòng xe Wave, Sirius, Dream. Ưu điểm là giá thành cực kỳ rẻ và dễ dàng sửa chữa khi hỏng hóc. Tuy nhiên, nhược điểm lớn nhất là tính bảo mật rất thấp, dễ bị trộm vô hiệu hóa bằng đoản phá khóa chỉ trong 3 giây.
- Ổ khóa chống đoản (Khóa nắp từ lục giác): Được thiết kế thêm một lớp nắp đậy từ tính bảo vệ rãnh chìa. Chúng khắc phục được nhược điểm của ổ khóa cơ nguyên bản, làm chậm thời gian phá khóa của kẻ gian. Mặc dù vậy, cấu trúc mạch điện bên trong vẫn sử dụng cơ chế giắc cắm 2 dây hoặc 4 dây thông thường.
- Hệ thống Khóa Smartkey (Khóa thông minh): Sử dụng sóng vô tuyến (RFID) để nhận diện chủ xe thông qua mã ID bảo mật. Đây là công nghệ chống trộm an toàn nhất hiện nay, không có rãnh chìa để kẻ gian cạy phá. Nhược điểm duy nhất là hệ thống mạch điện cực kỳ phức tạp, đòi hỏi kỹ thuật cao nếu cần can thiệp.
Bảng So Sánh Chi Tiết Ổ Khóa 2 Dây và Ổ Khóa 4 Dây
Để phục vụ cho quá trình đấu dây ổ khóa xe máy, tôi sẽ phân tích kỹ sự khác biệt giữa hai hệ mạch điện cơ bản này. Hãy tham khảo bảng dưới đây để định hình cấu trúc trước khi tháo xe.
| Tiêu chí | Ổ Khóa Xe Máy 2 Dây | Ổ Khóa Xe Máy 4 Dây |
| Dòng xe áp dụng | Đa số xe tay ga (Vision, Airblade), xe số đời mới. | Các dòng xe số đời cũ (Dream, Wave Alpha cũ, Cub). |
| Cấu trúc dây điện | Gồm 1 dây nguồn (Đỏ) và 1 dây sau khóa (Đen). | Gồm dây nguồn (Đỏ), dây sau khóa (Đen), dây Mass (Xanh), dây CDI (Đen/Trắng). |
| Nguyên lý Tắt máy | Ngắt nguồn điện dương (12V) cung cấp cho hệ thống điện. | Chập dây IC (Đen/Trắng) vào Mass (Xanh lá) để ngắt tia lửa điện bu-gi. |
| Mức độ phức tạp | Rất đơn giản, dễ dàng tự thay thế tại nhà. | Phức tạp hơn, dễ nhầm dây gây chập cháy IC hoặc nổ cầu chì. |
| Độ bền hệ thống | Ít tiếp điểm cơ học nên hạn chế được tình trạng chập chờn. | Nhiều tiếp điểm bằng đồng bên trong, dễ bị rỉ sét do nước mưa. |
Đánh Giá Rủi Ro: Tự Đấu Dây vs Gọi Thợ Dọc Đường vs Gọi Công Ty Chuyên Nghiệp
Khi ổ khóa hỏng, bạn thường đứng trước 3 sự lựa chọn xử lý. Hãy cân nhắc kỹ lưỡng để tránh tình trạng “chữa lợn lành thành lợn què”.
- Tự tháo lắp và đấu dây tại nhà: Tiết kiệm chi phí tối đa nhưng tiềm ẩn rủi ro chập cháy bó dây điện chính. Nếu bạn không am hiểu về dòng điện 1 chiều (DC) trên xe, việc đấu nhầm dây có thể thiêu rụi cụm IC đắt tiền.
- Giao xe cho thợ sửa khóa tự do dọc đường: Tiện lợi và nhanh chóng khi gặp sự cố giữa đường. Tuy nhiên, nhiều thợ không có tâm thường sử dụng kìm cắt nát dây zin của xe để nối tay, gây mất thẩm mỹ và dễ rò rỉ điện khi đi mưa.
- Sử dụng dịch vụ từ công ty uy tín: Đảm bảo 100% kỹ thuật cắm giắc zin (Plug & Play), tuyệt đối không cắt trích dây điện nguyên bản. Đội ngũ chuyên gia từ Thợ Sửa Khóa luôn sử dụng ống gen co nhiệt bảo vệ mối nối, đi kèm chế độ bảo hành minh bạch.
[BOX CTA: KHẨN CẤP] Xe mất điện toàn tập vì hỏng ổ khóa?
Đừng cố dùng kìm cắt dây điện nếu bạn không nắm vững sơ đồ mạch. Đội ngũ cứu hộ Thợ Mở Khóa trang bị đầy đủ giắc cắm zin, sẵn sàng hỗ trợ tận nơi 24/7.
Gọi ngay Hotline:0984.869.949–0904.586.800 để chuyên gia tư vấn trực tiếp!
2. Kinh Nghiệm Thực Chiến: Dấu Hiệu Cần Phải Đấu Lại Dây Ổ Khóa
Với 15 năm làm nghề, tôi đã gặp hàng ngàn trường hợp khách hàng phải dắt bộ xe trong đêm chỉ vì chủ quan. Ổ khóa điện không hỏng đột ngột, chúng luôn phát ra cảnh báo trước.
Những Dấu Hiệu Báo Động Đỏ Từ Ổ Khóa
Đừng đợi đến khi xe hoàn toàn bất động mới tìm hiểu nguyên nhân. Hãy kiểm tra ngay nếu xe bạn xuất hiện các triệu chứng sau.
- Chìa khóa lỏng lẻo, dễ rớt: Khi xe đang nổ máy chạy qua rãnh xóc, chìa khóa tự động văng ra ngoài nhưng xe vẫn nổ. Đây là dấu hiệu bi khóa đã mòn vát hoàn toàn.
- Xe chập chờn điện, lúc có lúc không: Bạn bật chìa khóa lên trạng thái “ON” nhưng đèn đồng hồ không sáng. Phải lắc nhẹ chìa khóa vài lần thì hệ thống bơm xăng mới hoạt động.
- Cắm chìa nhưng không thể vặn: Ổ khóa bị kẹt cứng do lá nhíp bên trong gãy hoặc rỉ sét đóng cặn lâu ngày. Việc cố dùng lực vặn có thể làm gãy chìa khóa ngậm sâu bên trong ruột ổ.
- Tắt chìa khóa nhưng xe vẫn nổ máy: Đây là lỗi kinh điển của cụm khóa 4 dây khi dây Mass hoặc dây kích CDI bị đứt ngầm. Bạn vặn chìa về “OFF”, rút chìa ra nhưng động cơ vẫn gầm rú.
Nếu bạn gặp khó khăn trong việc chẩn đoán bệnh của xe, hãy tham khảo ngay bài viết hướng dẫn cách nhận biết lỗi do ổ khóa hay hệ thống điện để có hướng xử lý chính xác nhất. Đừng vội vàng mua ổ khóa mới khi chưa chắc chắn nguyên nhân.
Chiêu Trò Lừa Đảo Của Thợ Sửa Khóa Dỏm
Lợi dụng sự thiếu hiểu biết về mạch điện của khách hàng, nhiều thợ không uy tín đã dùng chiêu trò để moi tiền. Hãy tỉnh táo bảo vệ quyền lợi của mình.
- Báo hỏng cụm IC để trục lợi: Xe chỉ bị lỏng giắc cắm hoặc đứt 1 dây điện nhỏ sau ổ khóa. Thợ dỏm sẽ lén cắt đứt dây ngầm và báo xe đã cháy IC, yêu cầu thay thế với giá hàng triệu đồng.
- Đấu nối trực tiếp bỏ qua cầu chì: Để xử lý nhanh việc mất điện, họ cắt thẳng dây đỏ từ ắc quy nối vào hệ thống. Việc này làm mất tác dụng của cầu chì, nếu xảy ra quá tải sẽ gây cháy rụi toàn bộ xe.
- Thay ổ khóa lô kém chất lượng: Nhận tiền giá ổ chính hãng nhưng lại lắp đồ nhái trôi nổi trên thị trường. Chỉ sau 3 tháng đi mưa, ổ khóa sẽ bị rỉ sét và chập mạch liên tục.
3. Hướng Dẫn Thực Hành: Cách Đấu Dây Ổ Khóa Xe Máy An Toàn Tại Nhà
Nếu bạn tự tin vào tay nghề và đã chuẩn bị đầy đủ kiến thức an toàn điện, hãy làm theo các bước dưới đây. Tuyệt đối tuân thủ trình tự để tránh rủi ro.
Chuẩn Bị Dụng Cụ Kỹ Thuật
Không thể làm việc tay không với hệ thống điện. Việc chuẩn bị dụng cụ bài bản sẽ giúp công việc trơn tru hơn.
- Đồng hồ VOM vạn năng để đo thông mạch và kiểm tra điện áp dòng DC.
- Kìm tuốt dây điện, kìm bấm cốt (Cosse).
- Ống gen co nhiệt và băng dính điện chống cháy cao cấp.
- Tua vít ba-ke (chữ thập) và bộ cờ lê để tháo dàn áo nhựa xe.
Nguyên Tắc Bắt Buộc Trước Khi Đấu Dây
Sự an toàn của bạn và hệ thống điện của xe phải đặt lên hàng đầu. Đừng bao giờ bỏ qua bước này.
- Bắt buộc tháo cực Âm (-) của bình ắc quy ra khỏi xe trước khi tiến hành cắt gọt bất kỳ sợi dây nào.
- Luôn xác định chính xác cầu chì tổng (thường là 10A hoặc 15A) để đảm bảo ngắt mạch an toàn.

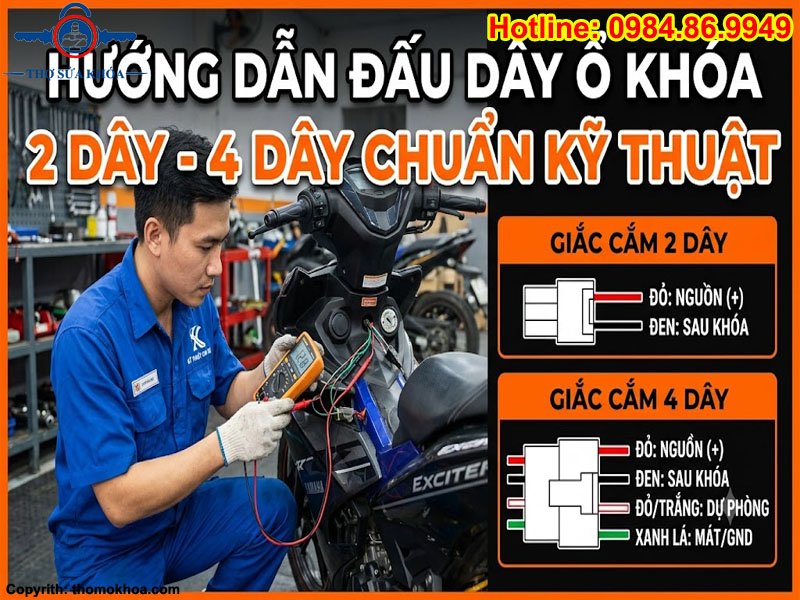

Cách Đấu Dây Ổ Khóa Xe Máy 2 Dây (Honda, Yamaha Đời Mới)
Hệ thống này hoạt động như một công tắc nối tiếp đơn giản. Khi vặn chìa khóa sang “ON”, nó sẽ nối dây nguồn dương vào hệ thống.
Cấu trúc màu dây chuẩn (Dòng xe Honda phổ thông):
- Dây Đỏ (Red): Là dây lấy nguồn điện Dương 12V trực tiếp từ bình ắc quy, đã đi qua cầu chì tổng.
- Dây Đen (Black): Là dây truyền nguồn Dương 12V cung cấp cho toàn bộ hệ thống (đèn, còi, xi-nhan, mobin sườn) sau khi bật khóa.
Các bước thực hiện chi tiết:
- Bước 1: Tháo dàn áo phần đầu xe để lộ cụm giắc cắm ổ khóa nguyên bản. Dùng kìm tuốt lớp vỏ bọc bên ngoài của cụm dây mới.
- Bước 2: Sử dụng đồng hồ VOM đo xác định dây Đỏ trên bó dây sườn xe (dây này sẽ luôn có điện 12V ngay cả khi tắt máy).
- Bước 3: Nối chặt dây Đỏ của cụm khóa mới vào dây Đỏ của hệ thống sườn xe. Bọc gen co nhiệt thật kín mối nối.
- Bước 4: Nối dây Đen còn lại của cụm khóa vào dây Đen (hoặc Đen sọc đỏ tùy đời xe) trên bó dây sườn.
- Bước 5: Lắp lại cực Âm ắc quy. Bật chìa khóa sang “ON”, kiểm tra đèn còi, nếu hoạt động tốt tức là bạn đã đấu thành công.
Cách Đấu Dây Ổ Khóa Xe Máy 4 Dây (Honda Dream, Wave Đời Cũ)
Hệ thống 4 dây kết hợp giữa mạch cấp nguồn và mạch ngắt đánh lửa. Do đó, quy trình đấu nối đòi hỏi sự chính xác tuyệt đối.
Cấu trúc màu dây chuẩn (Đặc trưng dòng Honda cũ):
- Dây Đỏ (Red): Nguồn dương 12V từ bình ắc quy đi lên.
- Dây Đen (Black): Nguồn sau khóa cấp cho hệ thống điện phụ tải.
- Dây Xanh lá (Green): Dây Mass (Tiếp mát / Cực Âm) bắt thẳng vào sườn xe.
- Dây Đen sọc Trắng (Black/White): Dây kích CDI, khi chập dây này vào Mass thì xe sẽ tắt máy.
Nguyên lý hoạt động của cụm 4 dây:
- Khi bật ON: Tiếp điểm mạch (Đỏ) và (Đen) nối lại với nhau cấp điện cho xe. Đồng thời, tiếp điểm mạch (Xanh lá) và (Đen sọc Trắng) bị TÁCH RỜI.
- Khi tắt OFF: Tiếp điểm (Đỏ) và (Đen) ngắt ra (mất điện đèn còi). Đồng thời, tiếp điểm (Xanh lá) chập vào (Đen sọc Trắng), dập tia lửa điện bu-gi để động cơ dừng hoạt động.
Các bước đấu nối thực tế:
- Bước 1: Xử lý mạch cấp nguồn trước. Nối dây Đỏ (ổ khóa) với dây Đỏ (sườn xe). Tiếp tục nối dây Đen (ổ khóa) với dây Đen (sườn xe).
- Bước 2: Xử lý mạch ngắt động cơ. Nối dây Xanh lá (ổ khóa) với dây Xanh lá (sườn xe).
- Bước 3: Cực kỳ cẩn thận nối dây Đen sọc Trắng (ổ khóa) vào đúng dây Đen sọc Trắng truyền từ IC lên.
- Bước 4: Dùng ống gen nhiệt hơ nóng để co cứng tất cả 4 mối nối, đảm bảo không có bất kỳ sợi đồng nào chạm vào sườn xe sắt.
- Bước 5: Bật nổ máy kiểm tra. Sau đó vặn chìa về OFF, nếu xe tắt máy mượt mà nghĩa là mạch CDI đã hoạt động hoàn hảo.
Nếu cụm khóa cũ đã nát không thể cứu vãn, bạn nên cân nhắc phương án gọi chuyên gia lắp đặt cụm khóa mới cho dòng xe Wave để được bảo hành dài hạn. Chi phí thay nguyên cụm chính hãng hiện nay rất hợp lý và an toàn hơn nhiều so với việc cố chấp dùng đồ cũ.
4. Ảo Ảnh Thương Hiệu: Tại Sao Bạn Nên Giao Xe Cho Thợ Mở Khóa?
Sự khác biệt của một chuyên gia không nằm ở việc họ tháo lắp nhanh như thế nào. Trình độ của họ thể hiện ở tư duy bảo vệ tài sản và hệ thống điện của khách hàng một cách hoàn hảo nhất.
Tư Duy Vượt Ngưỡng Của Chuyên Gia Kỹ Thuật
Tại Cửa Hàng Khóa Thợ Mở Khóa, chúng tôi coi mỗi chiếc xe của khách hàng như tài sản của chính mình. Sự cẩn thận là tiêu chuẩn bắt buộc.
- Tuyệt đối không cắt gọt dây Zin: Chúng tôi tự hào sở hữu kho tàng giắc cắm Cosse đồng nguyên bản cho mọi dòng xe. Mọi thao tác thay thế đều là cắm giắc Plug & Play, không cần dùng đến kìm cắt.
- Máy móc đo lường tiêu chuẩn: Kỹ thuật viên luôn mang theo máy đo xung điện, đồng hồ vạn năng điện tử để kiểm tra dòng rò rỉ sau khi đấu khóa. Đảm bảo xe bạn không bao giờ bị tình trạng để qua đêm cạn kiệt bình ắc quy.
Đánh Giá (Review) Thực Tế Từ Khách Hàng
Hàng ngàn chiếc xe đã được giải cứu thành công trong đêm tối. Dưới đây là câu chuyện thực tế từ khách hàng thân thiết.
“Tôi bị hỏng ổ khóa con Wave RSX lúc 11h đêm giữa đường vắng. Gọi mấy chỗ thợ đều báo phải cắt dây điện quấn băng keo, tôi rất sợ chập cháy. May mắn tìm được số điện thoại Cứu Hộ THOMOKHOA.COM. Chỉ 15 phút sau anh thợ áo xanh đã có mặt, mang theo nguyên cụm giắc cắm zin bóp code máy cực kỳ chuyên nghiệp. Sửa xong xe chạy êm ru, điện đóm sáng choang. Giá cả báo từ trước rất minh bạch, không hề thu thêm phụ phí đêm hôm.” – Anh Tuấn Anh (Khách hàng tại Hà Nội)
[BOX CTA: KHUYẾN MÃI] Bạn Cần Nâng Cấp Hoặc Đấu Lại Dây Ổ Khóa An Toàn?
Đừng để hệ thống điện chập chờn thiêu rụi tài sản của bạn. Chọn chuyên gia, chọn sự an tâm tuyệt đối!
Đội kỹ thuật Thợ Sửa Khóa cơ động toàn quốc trực 24/7. Hotline:0984.869.949–0904.586.800 gọi là có mặt, báo giá minh bạch trước khi làm.
5. Câu Hỏi Thường Gặp (FAQ) Về Cách Đấu Dây Ổ Khóa Xe Máy
Để giúp các bạn nắm rõ hơn về kỹ thuật mạch điện xe máy, tôi đã tổng hợp những thắc mắc kinh điển nhất. Hãy đọc kỹ để tránh những sai lầm đáng tiếc.
Câu hỏi 1: Xe tôi đấu sai dây Đen và dây Đỏ ổ khóa 2 dây thì có bị cháy xe không?
Trường hợp này sẽ không gây ra cháy nổ ngay lập tức vì hệ thống vẫn thông qua cầu chì bảo vệ. Tuy nhiên, nếu bạn đảo ngược cực, nguồn điện từ ắc quy sẽ chạy ngược, khiến xe không thể tắt máy hoặc gây chập chờn tín hiệu đèn còi.
Câu hỏi 2: Tại sao xe Wave 4 dây của tôi khi rút giắc cắm ổ khóa ra thì không tắt được máy?
Đó là nguyên lý thiết kế an toàn của dòng xe sử dụng lửa cuộn nổ. Khi bạn rút giắc cắm, dây Đen sọc Trắng (CDI) không thể tiếp xúc với Mass (Xanh lá). Do đó tia lửa điện vẫn tiếp tục đánh, động cơ vẫn nổ cho đến khi bạn chập thủ công dây Đen sọc Trắng ra vỏ sườn xe.
Câu hỏi 3: Tôi muốn nâng cấp từ ổ khóa cơ 4 dây lên khóa Smartkey có được không?
Hoàn toàn được và rất nên làm để chống trộm tuyệt đối. Tuy nhiên, quy trình nâng cấp sẽ đòi hỏi kỹ thuật viên phải loại bỏ hoàn toàn mạch kích CDI cũ, thiết kế lại hệ thống rơ-le chuyển đổi nguồn điện. Bạn tuyệt đối không nên tự làm tại nhà để tránh rủi ro hỏng IC đánh lửa.
Câu hỏi 4: Băng dính điện đen thông thường có đủ an toàn để bọc mối nối không?
Theo kinh nghiệm của tôi, băng dính điện chỉ có tác dụng tạm thời trong vài tháng đầu. Dưới tác động nhiệt độ cao của động cơ và nước mưa rỉ sét, keo băng dính sẽ tự nhả ra gây hở mạch. Bắt buộc phải sử dụng ống gen co nhiệt (Heat shrink tube) để bọc kín vĩnh viễn mối nối.
